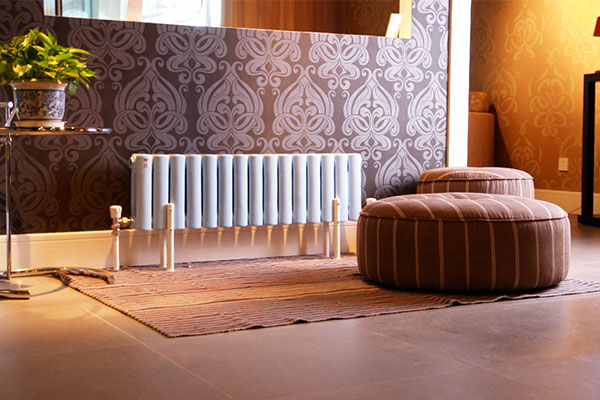

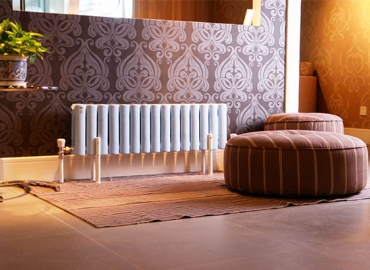

散热器安装是一个非常重要的环节,安装不当会造成无法估量的损失,今天就从安装的角度给您讲一下合理的安装方法。
一、立管安装
1. 布置系统立管时,应与建筑物的使用要求、供暖系统图式、散热器的布置情况等配合。要力求节省管材,便于安装和检修。立管一般是明装。立管明装时,应尽量布置在外墙墙角及窗间墙处。双管系统的供水立管要布置在面向的右侧;回水立管布置在面向的左侧,两根立管中心间距为80mm。
2. 暖气立管与横干管连接时,如立管直线长度小于15m时,立管与干管可用二个弯头连接,立管直线长度大于15m时,立管与干管用三个90°弯头与干管连接,横节长度应为300mm,且应有1%坡度,不应使用外丝加弯头代替管段横节作为连接方法,保证立管胀缩得以补偿。
3. 住宅工程单顺序式热水供暖系统无闭合管的立管阀门可不装活接头,有闭合管的立管阀门应设活接头,但闭合管可不加活接头。
4. 闭合管的准确尺寸要按散热器进水与出水的中心间距,加上散热器上、下支管的坡降值,就是闭合管具体尺寸。
5. 供暖立管必须经过调直后才能安装。调直时应用气焊局部加温的方法进行调直。
6. 立管安装前,应先将散热器就位,找好平直度后,才能安装立管。这样立管的尺寸才能准确。
7. 双立管上的半圆弯应准确、平正,支管在半圆弯的中间。不能错上或错下。
二、支管安装
1. 支管的灯叉弯的椭圆率应符要求。管径不小于或等于100mm,允许偏差10/100;管径大于100mm,允许偏差8/100。
2. 暗装或半暗装的散热器支管灯叉弯必须与散热器槽墙角相适应,达到美观。
3. 连接散热器的支管应有坡度。当支管全长小于或等于500mm时,坡降值为5mm;大于500mm为10mm。上供下回的供水支管坡向散热器,回水支管坡向立管。下供下回双管式在顶层供水立管上没有排气装置,供、回水支管坡向立管,其他层供水支管坡向散热器,回水支管坡向立管。
4. 散热器支管长度大于1.5m,应在中间安装管卡或托钩。
5. 散热器支管过墙时,除应该加设套管外,还应注意支管不准在墙内有接头。支管上安装阀门时,在靠近散热器一侧应该与可拆卸件连接。散热器支管安装,应在散热器与立管安装完毕之后进行,也可与立管同时进行安装。安装时一定要把钢管调整合适后再进行碰头,以免弄歪支、立管。
